سیستم VRF یا جریان متغیر مبرد، یکی از پیشرفته‌ترین تکنولوژی‌های تهویه مطبوع است که اولین بار در سال 1982 توسط شرکت ژاپنی دایکین (ダイキン工業) طراحی و تولید شد. این سیستم در حال حاضر در بیش از 50درصد ساختمان‌های اداری و 33درصد ساختمان‌های تجاری بزرگ ژاپن مورد استفاده قرار می‌گیرد. بسیاری از برندهای تولیدکننده VRF در بازار ایران نیز وارداتی هستند.
تهویه نوین ایرانیان به عنوان یکی از تأمین‌کنندگان اصلی سیستم‌های VRF، این تجهیزات را با گارانتی معتبر و خدمات پس از فروش کامل ارائه می‌دهد. برای دریافت مشاوره خرید یا استعلام قیمت، میتوانید با شماره 021-88501212 تماس حاصل فرمایید.
قیمت سیستم VRF
قیمت سیستم VRF به عوامل متعددی بستگی دارد، از جمله:
- برند و کشور سازنده
- نوع یونیت (داخلی یا خارجی)
- ظرفیت سیستم و ویژگی‌های فنی
- شرایط محل نصب
در بسیاری از پروژه‌ها ممکن است نیاز به لوله‌کشی گسترده، تجهیزات گرمایشی مکمل یا سایر ملزومات باشد که هزینه نهایی را تحت تأثیر قرار می‌دهد. همچنین به دلیل نوسانات نرخ ارز، قیمت‌ها به‌صورت لحظه‌ای تغییر می‌کنند. برای اطلاع از قیمت به‌روز، پیشنهاد می‌شود با کارشناسان فروش تهویه نوین تماس بگیرید.
برای دریافت لیست قیمت بروز VRF با مشاوران فروش تهویه نوین تماس بگیرید.
خرید سیستم VRF
در زمان خرید سیستم VRF، کارشناسان فروش شرکت تهویه نوین ایرانیان آماده‌اند تا شما را به بهترین شکل راهنمایی کنند. برای دریافت مشاوره تخصصی و انتخاب مناسب‌ترین گزینه، همین حالا با ما تماس بگیرید.
چرا سیستم VRF را از تهویه نوین بخریم؟
تلاش همکاران ما در شرکت تهویه نوین ایرانیان همواره بر این است که با تکیه بر اصل مشتری‌مداری، ارائه محصولات با کیفیت و عملکرد مطلوب، بهینه‌سازی هزینه‌ها و خدمات پس از فروش سریع، رضایت کامل مشتریان را جلب کنیم. مایه افتخار ماست که با بهره‌گیری از توان مهندسان و صنعت‌گران داخلی، موفق به صادرات محصولات خود از جمله چیلر هواخنک، هواساز هایژنیک و… به کشورهایی مانند ترکمنستان، افغانستان، عراق و روسیه شده‌ایم.
برای مشاوره و خرید سیستم VRF کلیک کنید
سیستم VRF چیست؟
مخفف این سه کلمه می باشد: Flow) F – (Refrigent) R – (variable) V) به معنای جریان متغیر سیال در پنل‌ها (یونیت داخلی) می‌باشد. به تعریف ساده تر این دستگاه شبیه کولر گازی با چندین یونیت داخلی می‌باشد.
*با توجه به حساسیت سیستم V.R.F اجرای آن کار بسیار تخصصی می باشد که در صورت وجود کوچکترین نقص در طراحی یا اجراء کل سیستم دچار مشکل خواهد شد. پس بهتر است در صورت خرید دستگاه از هر شرکت و یا برندی کار طراحی، نصب و اجرا نیز به عهده فروشنده باشد.*

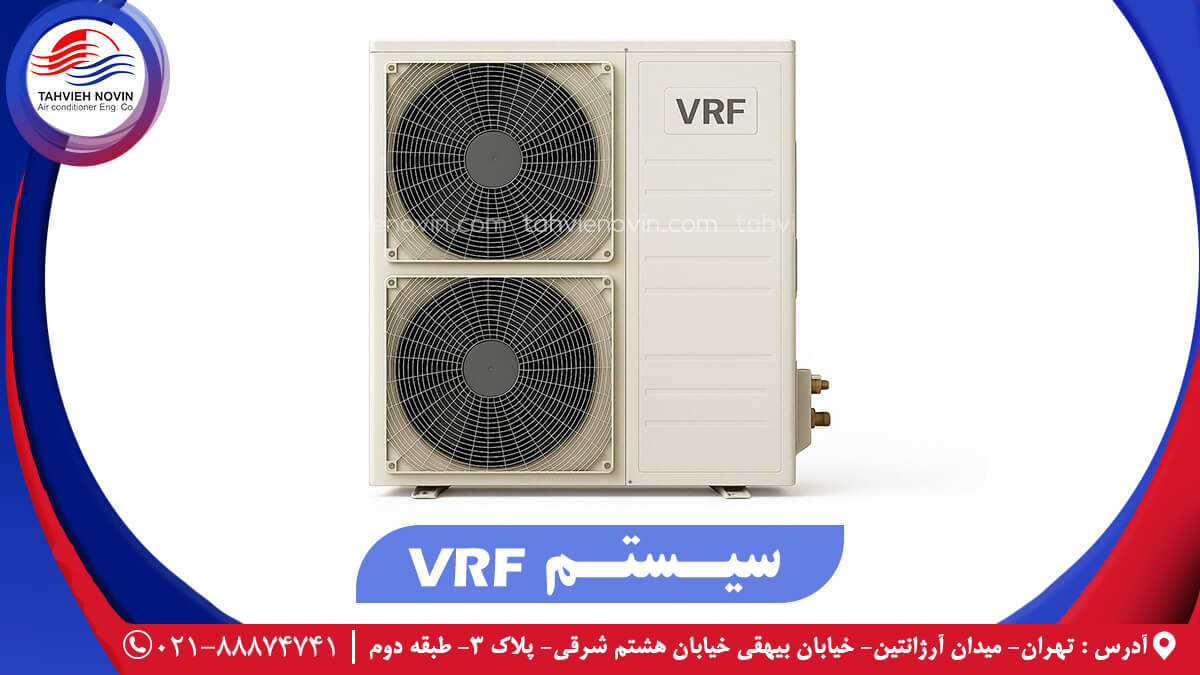

ساختار کلی سیستم VRF
سیستم VRF از 2 بخش اصلی تشکیل شده است:

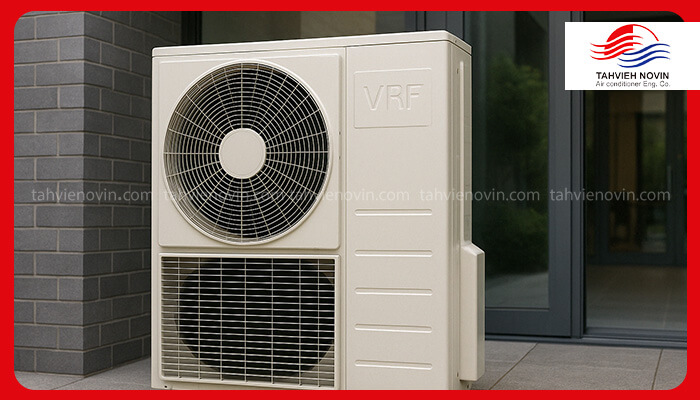

- یونیت خارجی: شامل کمپرسور و کندانسور، که در فضای باز نصب می‌شود.
- یونیت داخلی: که درون فضاهای داخلی ساختمان نصب شده و وظیفه تأمین سرمایش و گرمایش را بر عهده دارد.
نحوه عملکرد سیستم VRF
سیستم‌های پمپ گرمایی مولتی‌اسپیلیت که از چندین یونیت داخلی متصل به یک یونیت خارجی تشکیل شده‌اند، در ابتدا برای تهویه مطبوع ساختمان‌های مسکونی و تجاری کوچک طراحی شده بودند. اما این سیستم‌ها با پیشرفت فناوری به نسل پیشرفته‌تری به نام سیستم‌های جریان متغیر مبرد یا VRF تکامل یافته‌اند که قابلیت تأمین تهویه مطبوع برای ساختمان‌های تجاری بزرگ و پیچیده را نیز دارند.
فناوری VRF از مجموعه‌ای از تکنولوژی‌های پیشرفته مانند کنترل‌های هوشمند یکپارچه، موتورهای با سرعت متغیر (VSD)، طراحی پیشرفته مدار مبرد و امکان بازیابی گرما بهره می‌برد. این ترکیب باعث شده سیستم VRF به گزینه‌ای با بازدهی انرژی بالا، نصب آسان، عملکرد انعطاف‌پذیر و کنترل دقیق دما در مناطق مختلف ساختمان تبدیل شود.
در سیستم‌های مدرن VRF از موتورهایی با مبدل جریان (ECM)، کمپرسورهای پیچی با اینورتر، کمپرسورهای چندگانه، طراحی‌های چندمنظوره، مداربندی پیچیده مبرد و کنترل هوشمند استفاده می‌شود که امکان اتصال بیش از ۶۰ یونیت داخلی به یک یونیت خارجی را فراهم می‌کند.
سیستم‌های VRF در واقع نوع پیشرفته‌ای از سیستم‌های مولتی‌اسپیلیت بدون کانال هستند که علاوه بر امکان اتصال تعداد زیادی یونیت داخلی، قابلیت‌هایی مانند گرمایش و سرمایش همزمان و بازیابی انرژی را نیز ارائه می‌دهند. در حالی که سیستم‌های مولتی‌اسپیلیت سنتی تنها قادر به ارائه سرمایش یا گرمایش به صورت همزمان در تمامی فضاها هستند، سیستم VRF می‌تواند به‌طور همزمان در بخش‌هایی از ساختمان گرما و در بخش‌هایی دیگر سرما تولید کند. این ویژگی به‌ویژه در فصول گذار و در ساختمان‌های با کاربری متنوع، به کاهش مصرف انرژی کمک شایانی می‌کند.
انواع سیستم VRF
سیستم‌های VRF به دو دسته اصلی تقسیم می‌شوند:
- EHP: سیستم‌هایی که با برق کار می‌کنند.
- GHP: سیستم‌هایی که با گاز شهری کار می‌کنند.

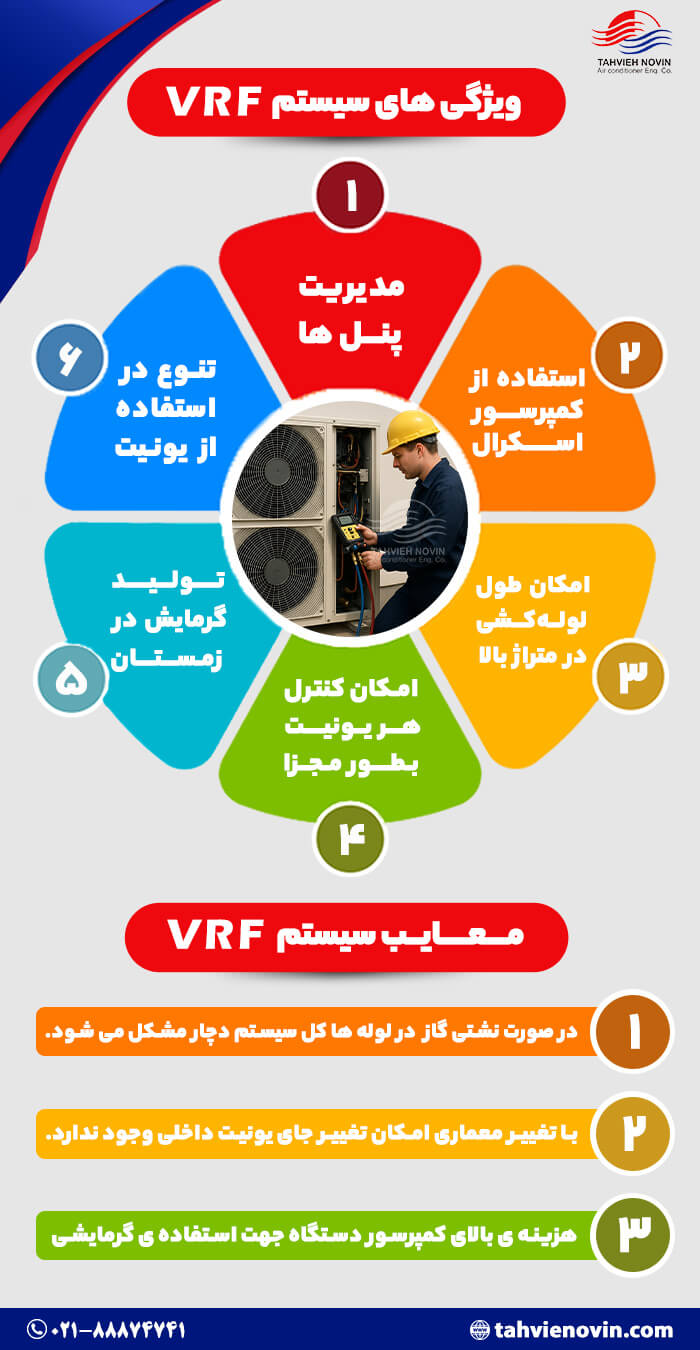

ویژگی‌های سیستم V.R.F
- مدیریت پنل ها جهت افزایش بهره وری تا 20%: به طور مثال اگر ظرفیت یک کندانسور Btu/h 100000 باشد مجموع ظرفیت یونیت‌های داخلی متصل به آن می‌تواند تا Btu/h 120000 باشد و این به معنای افزایش ظرفیت دستگاه نیست، بلکه به معنای مدیریت ظرفیت و تقسیم بار برودتی بین یونیت‌های داخلی است. این ویژگی در ساختمان‌هایی که هم از شمال و هم از جنوب نور می‌گیرند، بیشترین کاربرد را دارند.
- استفاده از کمپرسور اسکرال از نوع دیجیتال اینورتر: این ویژگی به تنهایی می‌تواند مصرف برق را به میزان قابل ملاحظه‌ای کاهش دهد.
- امکان طول لوله کشی در متراژ بالا:
به صورت عمودی : 50 متر
به صورت افقی: 100 متر
مجموع طول لوله‌کشی به صورت عمودی، افقی و شاخه‌ها تا 250متر، اختلاف ارتفاع بین دو شاخه حداکثر 15 متر است. - امکان کنترل هر یونیت داخلی به صورت مجزا
- امکان استفاده از دستگاه برای تولید گرمایش (Heat pump) در زمستان
- تنوع در استفاده همزمان از انواع یونیت داخلی (کاستی، دیواری، سقفی توکار و کانالی)
معایب استفاده از V.R.F
- حساسیت بالا به نشتی مبرد: در صورت بروز کوچکترین نشتی گاز در مسیر لوله‌کشی، کل سیستم دچار اختلال می‌شود. این مشکل به دلیل به‌هم‌ریختگی فشار مبرد در شاخه‌های مختلف رخ می‌دهد و عملکرد تمامی یونیت‌های داخلی را مختل می‌سازد. یافتن محل نشتی در لوله‌های مسی نیز کاری دشوار و پرهزینه است، زیرا مبردهای مورد استفاده در VRF بی‌رنگ و بی‌بو هستند. در بسیاری از موارد، برای یافتن محل دقیق نشتی، نیاز به تخریب محل و تعویض بخش آسیب‌دیده خواهد بود.
- مصرف برق بالا در حالت گرمایش:
- استفاده از کمپرسور سیستم VRF برای گرمایش موجب افزایش مصرف برق می‌شود. با توجه به تعرفه برق در ایران، استفاده از این سیستم برای گرمایش در بیشتر مواقع مقرون‌به‌صرفه نیست.
- در شرایط ایده‌آل، سیستم برای هر 1 ساعت گرمایش، حدود 5 دقیقه نیز وارد حالت سرمایش می‌شود. این به‌دلیل عملکرد معکوس (Reverse) کمپرسور است که برای حفظ پایداری سیستم انجام می‌شود.
پیشنهاد جایگزین: برای بهره‌مندی از گرمایش در فصل زمستان بدون افزایش چشمگیر مصرف برق، می‌توان از سیستم‌های گرمایشی مجزا مانند موتورخانه یا پکیج استفاده کرد. در این روش، آب گرم تولیدشده به پنل‌های داخلی سقفی توکار یا کانالی که دارای کویل آب گرم هستند منتقل می‌شود. البته در این حالت انتخاب نوع پنل داخلی محدود خواهد شد و فقط می‌توان از پنل‌های سقفی توکار با فشار استاتیکی 30 پاسکال یا پنل‌های کانالی High Static استفاده کرد.
- محدودیت در تغییر معماری ساختمان: در صورت تغییر در معماری یا جانمایی فضاها، امکان جابه‌جایی یونیت‌های داخلی وجود ندارد. زیرا کوچکترین تغییر در مسیر لوله‌کشی یا فشار گاز موجب اختلال در عملکرد کل سیستم و کاهش توان سرمایشی در تمامی یونیت‌ها می‌شود.
دستگاه‌های مالتی اسپلیت (MDV) کمپانی میدیا (Midea) نسل جدیدی از دستگاه‌های تهویه مطبوع ساختمانی بوده که با داشتن قابلیت‌های متنوع و متفاوت، امکان تهویه مطبوع ساختمان‌های مسکونی، اداری، تجاری و … را فراهم می‌سازد.
سیستم مالتی اسپلیت (MDV) هم به عنوان سیستم اصلی تهویه مطبوع پروژه‌ها و هم به عنوان سیستم کمکی می‌تواند مورد استفاده قرار گیرد.
بیشتر بخوانید: سوالات متداول سیستم VRF
مشخصات ویژه سیستم مالتی اسپلیت (MDV)
از مشخصات ویژه سیستم مالتی اسپلیت (MDV) می‌توان به موارد زیر به طور خلاصه اشاره نمود:
1- تنوع در یونیت‌های داخلی و خارجیامکان جانمایی دستگاه‌ها در فضاهای مختلف با داشتن تنوع وسیعی از مدل‌های یونیت داخلی، امکان استفاده از دستگاه در فضاهای با معماری‌های متنوع را فراهم می‌کند و نیز درمورد دستگاه‌های یونیت خارجی امکان نصب در ارتفاع بالاتر و پایین‌تر از یونیت داخلی وجود دارد. در ضمن این دستگاه هم به‌صورت هوا خنک (نصب در فضای آزاد) و هم به‌صورت آب خنک (نصب در موتورخانه) ارائه می‌گردد. |
|
2- نصب با اشغال حداقل فضا و راهبری آساننصب دستگاه‌های مالتی اسپلیت حداقل فضا را اشغال نموده و نیز برای کاربران جهت راهبری و استفاده بسیار آسان می‌باشد. |
|
3- امکان لوله کشی طولانی و انعطاف پذیری در نصب |
 |
4-امکان اتصال یونیت‌های داخلی متنوع به یونیت خارجی واحد (حداکثر 64 یونیت داخلی) |
|
5- نگهداری دمای محیط در شرایط ثابت و استاندارددستگاههای مالتی اسپلیت قادر به تامین دمای مناسب و نیز نگهداری دمای فضا در شرایط مناسب با حداقل تغییرات با توجه به ترموستات‌های موجود می‌باشد. |
 |
6- کارکرد آرام و بی صدا |
 |
7- یونیت‌های داخلی متنوع و با طراحی جدید |
 |
8- کنترل دمای فضاها به صورت جداگانه و مستقل |
 |
9- استفاده از کمپرسورهای دیجیتال اسکرالسیستمهای مالتی اسپلیت میدیا (Media) با استفاده از کمپرسورهای دیجیتال اسکرال، امکان کنترل ظرفیت دستگاه را به صورت کاملا پیوسته و دقیق فراهم ساخته و با استفاده از تکنولوژی دستگاه‌های پیشرفته تهویه مطبوع روز دنیا، با امکان کنترل دما و نیز ظرفیت و در عین حال صرفه‌جویی در مصرف انرژی را ارائه می‌دهد. |
 |
 |
کاتالوگ سیستم VRF میدیا
جهت دانلود کاتالوگ سیستم VRF میدیا روی لینک ذیل کلیک نمائید.
دانلود PDF کاتالوگ سیستم VRF میدیا Midea
جمع‌بندی سیستم VRF
همانطور که مطالعه کردیم سیستم VRF با قابلیت‌های پیشرفته‌ای چون کنترل دقیق دما و بهره‌وری انرژی بالا، گزینه‌ای مناسب برای ساختمان‌های بزرگ و تجاری است. این سیستم امکان سرمایش و گرمایش همزمان را فراهم کرده و مصرف انرژی را به حداقل می‌رساند. با این حال، نصب و نگهداری آن نیاز به تخصص دارد.
