پکیج روف تاپ

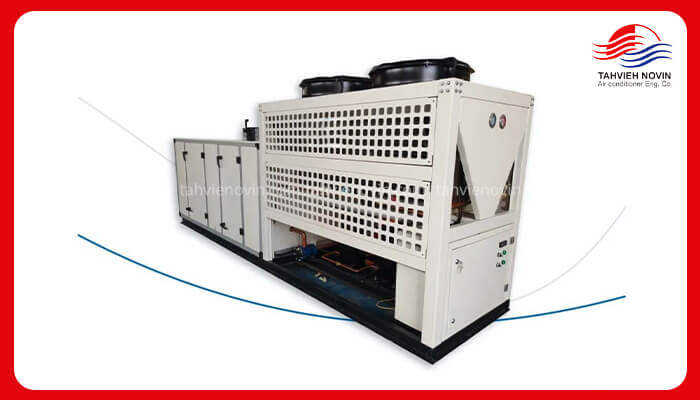

روفتاپ پکیج چیست؟

روفتاپ پکیج یا پکیج یونیت سرمایش و گرمایش را برای محیط تامین می کند و از دو بخش چیلر و هواساز تشکیل شده است. روفتاپ پکیج بر اساس سیکل تبرید تراکمی عمل می کند. این محصول از دو کویل بهره می برد. در فصول گرم سال از کویل سرمایشی DX استفاده می کند که مبرد مستقیماً در درون این کویل ها جریان دارد. همچنین در فصول سرد سال از کویل آبگرم استفاده می‌کند که آب گرم آن توسط دیگ موتورخانه تامین می‌گردد.

روفتاپ پکیج در فضای آزاد و معمولاً بر روی پشت بام نصب می‌گردند. البته می‌توان این دستگاه ها را در محیط های بسته هم نصب کرد و از فن سانترفیوژی برای کندانسور آن استفاده کرد. روفتاپ پکیج ها هوا را از طریق کانال ها به تمامی فضاهای ساختمان می رساند.

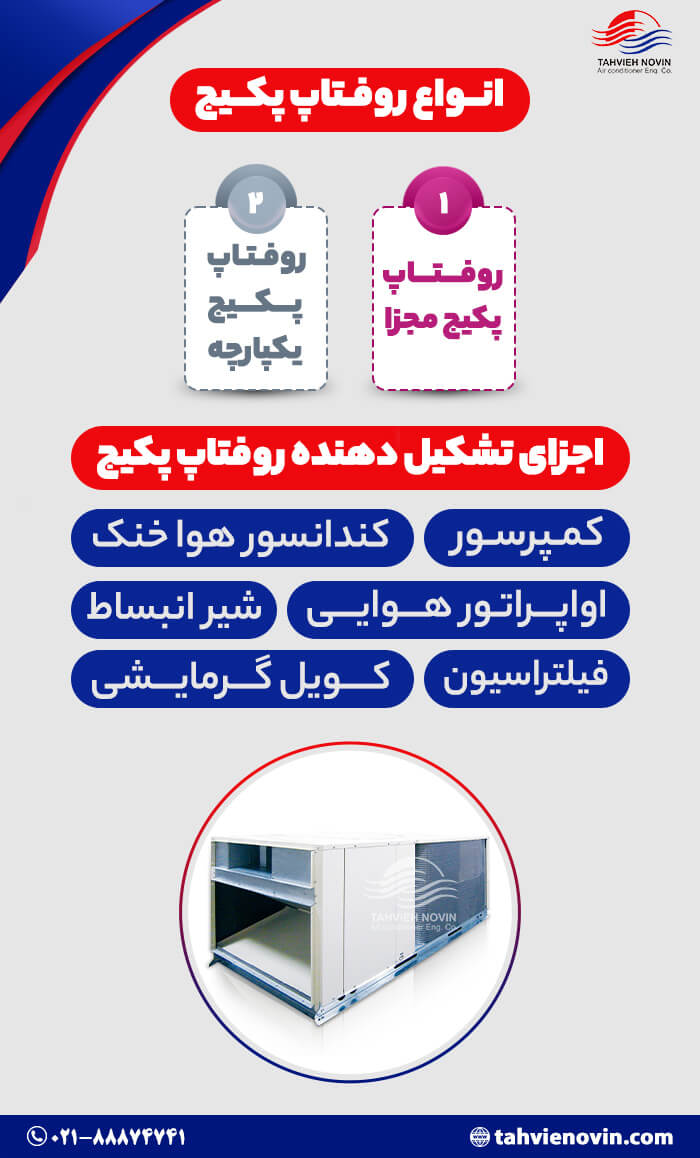

انواع روفتاپ پکیج

  • روفتاپ پکیج مجزا
  • روفتاپ پکیج یکپارچه

نحوه عملکرد روفتاپ پکیج

مبرد در کمپرسور فشرده می گردد و فشار آن بالا می رود و گاز مافوق گرم متراکم شده، وارد کویل کندانسور می گردد و توسط هوای عبوری بر روی فن های کویل خنک می شود و به مایع تبدیل می شود. مایع مبرد وارد شیر انبساط شده و فشار آن کاهش پیدا می کند. سپس وارد کویل اواپراتور شده و دمای مبرد افزایش یافته و دمای هوا با عبور از روی کویل اواپراتور، کاهش پیدا می‌کند.

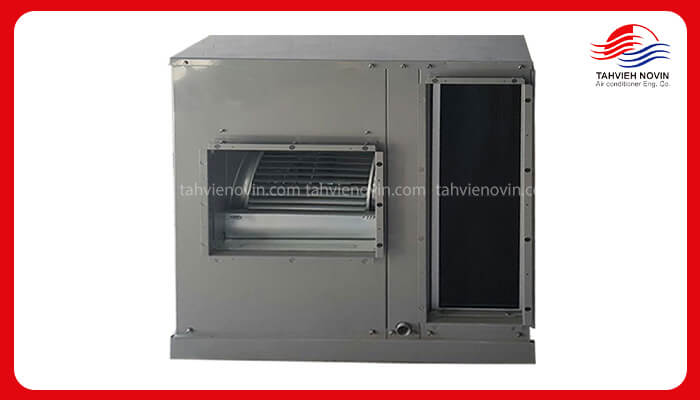

اجزای تشکیل دهنده روفتاپ پکیج

با توجه به اینکه روفتاپ پکیج از دو بخش چیلر و هواساز تشکیل می شود، اجزای تشکیل دهنده بخش چیلر به شرح زیر است:

  • کمپرسور

کمپرسور نقش قلب سیکل تبرید را دارد و مهم ترین جزء در روفتاپ پکیج می باشد. با توجه به ظرفیت برودتی اکثر روفتاپ پکیج ها، از کمپرسور اسکرال استفاده می شود. البته از کمپرسور سیلندر پیستونی و اسکرو به ندرت در این دستگاه ها استفاده می شود.

  • کندانسور هوا خنک

در کندانسور گاز مبرد مافوق گرم که از کمپرسور خارج می شود به وسیله هوا خنک می گردد و مبرد به مایع تبدیل می شود در اکثر روفتاپ پکیج از کندانسور هوایی استفاده می شود.

  • شیر انبساط

در روفتاپ پکیج مانند چیلرها از شیر انبساط در سیکل تبرید استفاده می شود. شیر انبساط ها میتوانند مکانیکی یا الکترونیکی باشند.

  • اواپراتور هوایی

در روفتاپ پکیج ها از کویل DX استفاده می شود و جریان هوا با عبور از روی کویل DX که مبرد در آن جریان دارد خنک می گردد.

  • فیلتراسیون

در روفتاپ پکیج ها می توان با توجه به کاربری آنها از انواع فیلتر ها استفاده کرد. در اغلب روفتاپ پکیج ها از یک یا دولایه فیلتر استفاده می شود.

  • کویل گرمایشی

در روفتاپ پکیج ها برای گرمایش از کویل گرمایشی استفاده می شود. در این کویل ها از آب گرم تولید شده توسط موتورخانه یا بخار آب گرم استفاده می شود.

  • فن هوادهی

با توجه به محاسبات انجام شده در هنگام طراحی روفتاپ پکیج حجم هوادهی مورد نیاز فضا و مجموع افت فشار استاتیکی طولانی ترین مسیر کانال مشخص می گردد و فن مناسب با این مشخصات برای دستگاه انتخاب می گردد.

کاربردهای روفتاپ پکیج

  • ویلاها
  • مساجد
  • هتل ها
  • سینماها
  • مراکز تجاری
  • نمایشگاه ها
  • بیمارستان ها
  • ساختمان های اداری
  • فروشگاه ها و مراکز خرید
  • ساختمان های مسکونی
  • مراکز آموزشی و دانشگاه ها
  • رستوران ها و تالارهای پذیرایی
  • سالن های اجتماعات و سمینار
  • کارخانه ها و کارگاه های صنعتی

بیشتر بخوانید: پکیج مخابراتی

ویژگی های روفتاپ پکیج تهویه نوین

  • بدنه با ساختار مقاوم
  • تعمیر و نگهداری آسان
  • قابلیت اتصال هوای تازه
  • امکان استفاده از کنترل plc
  • توزیع هوا یکنواخت به کمک کانال
  • قابلیت طراحی بدنه برای شرایط مختلف
  • ظرفیت سرمایش گسترده از 3 تا 100 تن تبرید
  • قابلیت نصب روی زمین یا سقف ساختمان ها
  • قابلیت استفاده در مناطق گرمسیری یا حاره ای
  • امکان نصب هیتر الکتریکی برای گرمایش با مصرف برق
  • قابلیت استفاده از فن های سانتریفیوژی برای کندانسور
  • قابلیت نصب انواع فیلترها از جمله فیلتر هپا برای استفاده در بیمارستان ها
  • امکان استفاده از شیر انبساط الکترونیکی برای کنترل بهتر ظرفیت سرمایشی
  • قابلیت نصب کویل آبگرم برای استفاده در زمستان و ایجاد گرمایش بدون مصرف برق

بیشتر بخوانید: پکیج اتاق عمل

مزایای استفاده از پکیج روفتاپ میدیا

  • کم حجم و کم صدا
  • قابلیت اتصال هوای تازه
  • نصب و تعمیر و نگهداری آسان
  • قابلیت استفاده از تناژ 5/7تن تا 35 تن
  • قابلیت نصب روی زمین و سقف ساختمان
  • توزیع هوای یکنواخت در فضا با استفاده از کانال
  • قابلیت اتصال کویل آب گرم و تولید گرمایش در زمستان بدون استفاده از برق
  • قابلیت نصب فیلتر های مختلف جهت فضاهای بیمارستانی و …که حساس می باشد
  • درمدلهای معمولی و تروپیکال جهت استفاده در مناطق حاره ای (دمای کارکرد از 20 تا 55درجه سانتی گراد)

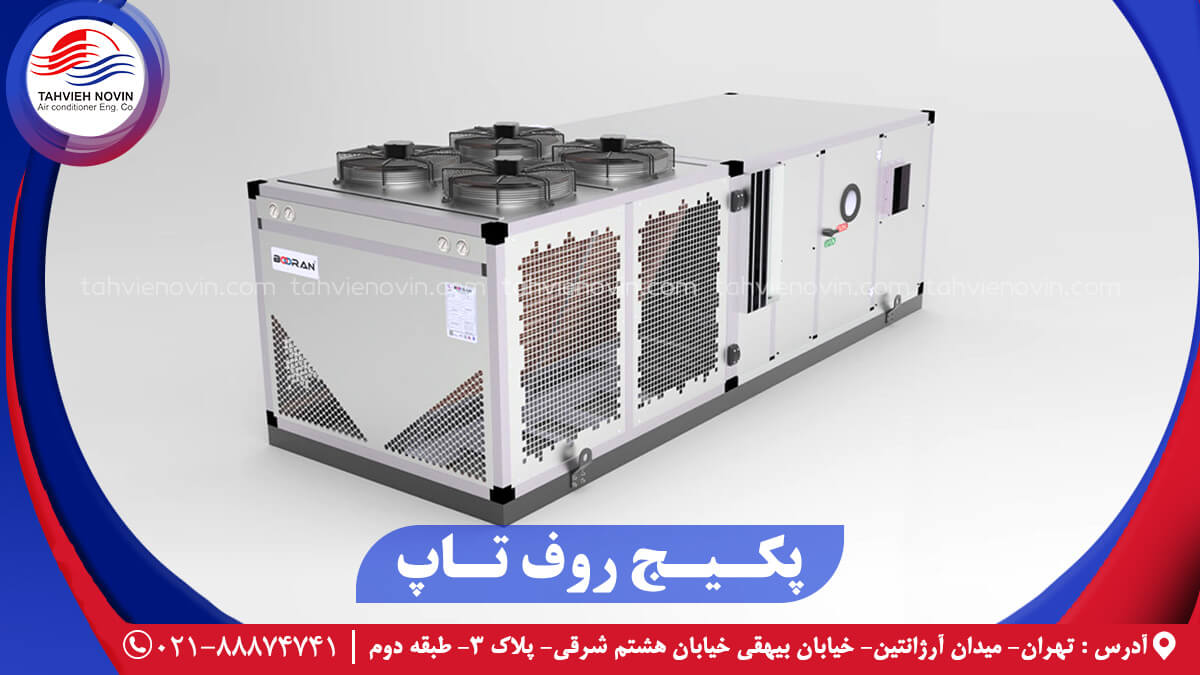

پکیج روف تاپ

کاتالوگ پکیج روف تاپ میدیا (Midea)

جهت مشاهده کاتالوگ و دانلود آن می توانید از لینک زیر اقدام فرمائید.

دانلود PDF کاتالوگ پکیج روف تاپ میدیا Midea

روفتاپ پکیج های ساخت تهویه نوین ایرانیان

روفتاپ

پکیج روف تاپ

اطلاعات بیشتر: سوالات متداول روفتاپ پکیج

چرا تهویه نوین؟

تلاش همکاران ما در شرکت تهویه نوین ایرانیان همواره بر آن است تا با حرکت موثر در تحقق بخشیدن به مشتری مداری، ارائه محصولات با کیفیت و عملکرد مطلوب، بهینه شدن هزینه ها و ارائه خدمات پس از فروش در حداقل زمان رضایت مشتریان خود را جلب نماییم و باعث افتخار است که با تکیه بر توان مهندسین و صنعتگران داخل کشور موفق به صادرات انواع تولیدات خود از قبیل چیلر هوا خنک و هواساز هایژنیک و… به کشور های ترکمنستان، افغانستان، عراق و روسیه شده ایم.

برای مشاوره و خرید روفتاپ پکیج کلیک کنید
