چیلر هوا خنک

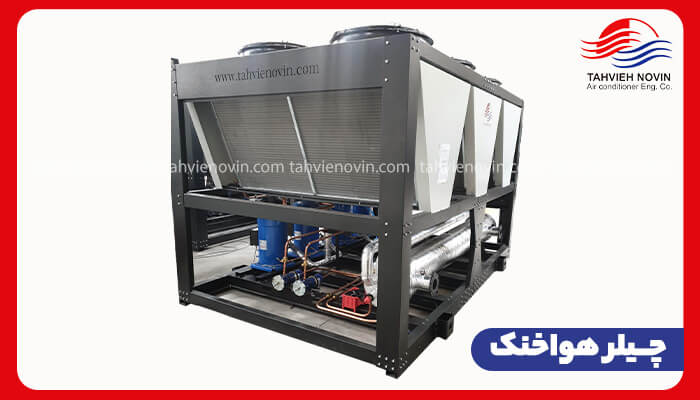

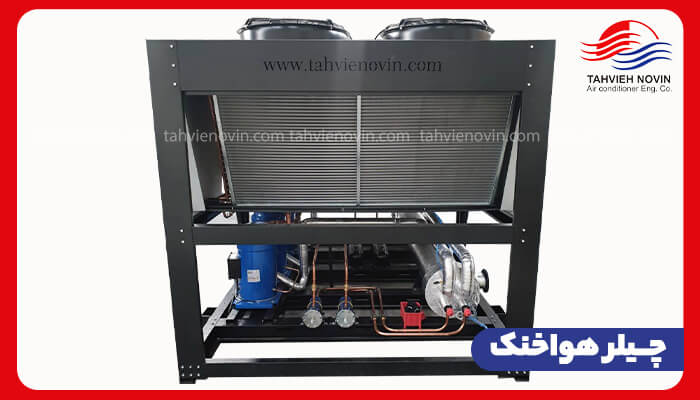

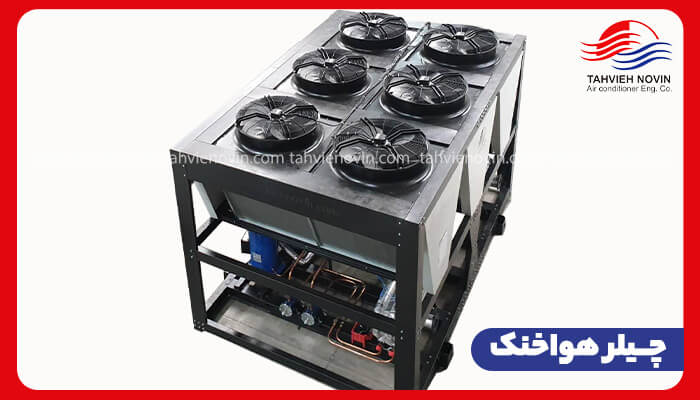

چیلر هواخنک (چیلر هوایی)

چیلر هوا خنک بر اساس سیکل تبرید تراکمی کار می‌کند. چیلر هوا خنک یکی از اصلی ترین اجزا در سیستم تهویه مطبوع و تبرید صنعتی می باشد. چیلر هوا خنک یا چیلر هوایی چیلری می‌باشد که کندانسور آن از نوع هوایی می باشد، در این کندانسورها مبرد با فشار و دمای بالا از درون لوله های مسی کویل ها عبور می کند و فن های موجود در بالای این کندانسورها هوا را از میان فین ها و لوله‌های مسی کندانسور هوایی عبور می دهند و باعث انتقال حرارت می شوند و مبرد را سرد می کنند. چیلر تراکمی هوا خنک را معمولاً در پشت بام ساختمان، حیات یا اطراف ساختمان نصب می کنند. دلیل اصلی نصب چیلر هوا خنک در فضای آزاد امکان انتقال حرارت کندانسور هوایی چیلر با هوای آزاد است.

برای اطلاع از قیمت روز و خرید محصول چیلر هوا خنک میتوانید با متخصصین ما تماس حاصل نمایید.

برای خرید چیلر هوا خنک و اطلاعات بیشتر روی لینک کلیک نمایید.

انواع چیلر هوا خنک

• چیلر ماجولار کندانسور هوایی (هوا خنک)

چیلر ماجولار کندانسور هوایی، یکی از انواع چیلر هوا خنک می‌باشد که، این چیلرها خاصیت کوپل شدن به یکدیگر و رسیدن به ظرفیت های بالاتر را دارا می باشند.به عنوان مثال: برای به وجود آوردن یک چیلر 60 تن 3 عدد یونیت 20 تن به هم کوپل می‌شوند.

• چیلر هواخنک چند مداره

چیلرهای هوا خنک چند مداره دارای بیش از یک کمپرسور می‌باشد. کمپرسورها در این نوع از چیلر ها به صورت پله پله و مستقل در مدار تبرید قرار می گیرند و باعث می‌شوند سیستم به صورت پله ای عمل کند که این امر باعث کاهش مصرف برق می شود. مثلاً در یک چیلر 4 کمپرسور با چهار مدار مستقل کمپرسور ها به صورت تک تک وارد مدار می شوند و اگر یک چهارم توان سرمایشی نیاز باشد تنها یکی از کمپرسورها روشن می شود این امر باعث کاهش مصرف برق و افزایش عمر چیلر می‌گردد.

دسته‌بندی چیلرهای هوا خنک:

• چیلر تراکمی هوا خنک یکپارچه
• چیلر تراکمی هوا خنک دو پارچه

اجزای اصلی چیلر هوا خنک

چیلر هوا خنک بر مبنای سیکل تبرید تراکمی عمل می‌کند و اجزای اصلی چیلر هوا خنک به صورت زیر می‌باشد:

1. فن‌ها
2. اواپراتور
3. شیر انبساط
4. اکسپنشن ولو
5. کندانسور (لوله‌های مسی و فین‌های آلومینیومی)
6. کمپرسور (انواع اسکرال، اسکرو، سانتریفیوژی، پیستونی)

انواع کمپرسورهای چیلر هواخنک:

چیلر تراکمی هوا خنک بر اساس سیکل تبرید تراکمی کار می کند و کمپرسور قلب این سیستم است و می‌توان چیلرهای تراکمی هوا خنک را بر اساس نوع کمپرسور آن دسته بندی کرد. کمپرسورهای استفاده شده در چیلر های تراکمی هوا خنک به شرح زیر می باشد:

• اسکرو یا مارپیچ
• کمپرسور اسکرال یا حلزونی
• سانتریفیوژی یا گریز از مرکز
• رفت و برگشتی یا سیلندر پیستونی

کمپرسورها از نظر نحوه ارتباط محفظه کمپرسور و موتور الکتریکی آن به صورت زیر تقسیم بندی می شوند:

• کمپرسور های باز open type
• کمپرسورهای بسته hermetic
• کمپرسورهای نیمه بسته semi hermetic

کمپرسور اصلی‌ترین قطعه در چیلر تراکمی هوا خنک می باشد و باید در هنگام خرید به نوع کمپرسور، ظرفیت، برند و تعداد آن توجه شود.

مزایای کمپرسور اسکرال چیلر هوا خنک

• طول عمر زیاد
• هزینه نگهداری کم
• مقاومت کمپرسور در مقابل برگشت مایع بیشتر است.
• خرابی بسیار کم به دلیل کم بودن گشتاور لحظه استارت
• ارتعاشات و صدای کم نسبت به مدل های دیگر کمپرسورها به علت قطعات متحرک کمتر
• ضریب عملکرد کمپرسور های اسکرال نسبت به کمپرسورهای رفت و برگشتی بیشتر است.

مزایای کمپرسور اسکرو چیلر هوا خنک

• ضریب عملکرد کمپرسورهای اسکرو نسبت به کمپرسورهای رفت و برگشتی بیشتر است.
• لرزش کمتر نسبت به کمپرسورهای سیلندر پیستونی به نسبت کمتر بودن قطعات متحرک است.
• دارای سیستم کنترل ظرفیت کاری به صورت پیوسته که باعث افزایش راندمان چیلر می گردد.

مزایای کمپرسور رفت و برگشتی چیلرهوا خنک

• قابلیت نصب و کارکرد در ظرفیت های مختلف
• قابلیت تعمیر در صورت خرابی یا فرسوده شدن قطعات
• بهترین نوع کمپرسور جهت استفاده در مناطقی با آب و هوای حاره ای به علت تحمل فشار و دما های بالا

مزایای کمپرسور سانتریفیوژی

• مناسب برای چیلر هایی که باید با حداکثر توان در ساعات زیادی کار کنند زیرا در حالت های کاری با بار کم یا متوسط این نوع از کمپرسور ها دچار افت راندمان بسیاری می شوند.

برای اطلاع از قیمت روز و خرید محصول چیلر هوا خنک میتوانید با متخصصین ما تماس حاصل نمایید.

انواع کندانسور هوایی در چیلر هواخنک

درچیلر هوا خنک کندانسور هوایی مبرد داغ خارج شده از کمپرسور را به کمک جریان عبوری هوا از روی کویل ها خنک می شود و مبرد را از حالت گاز به مایع تبدیل می شود. برای افزایش سطح انتقال حرارت در کویل ها از فین استفاده می شود. کندانسورهای هوایی معمولاً به صورت های زیر در چیلر ها استفاده می شوند:

• کندانسور هوایی با کویل فین و تیوب
• کندانسور هوایی با کویل میکروکانال

کنترلر چیلر هوا خنک

چیلر های هوا خنک شامل یک دستگاه کنترلر بوده که در ذیل به گوشه ای از امکانات این کنترل کننده اشاره می گردد:

امکانات کنترلر چیلر هواخنک

1. نمایش خروجی ماژول ها
2. تنظیمات operation mode
3. نمایش وضعیت کار کرد دستگاه
4. تنظیمات مخصوص کنترل شیر بای پس
5. تنظیمات مخصوص سیستم DEFROST
6. نمایش ساعت کارکرد پمپ و کمپرسور
7. تنظیمات مخصوص سیستم ANTI FREEZE
8. تنظیم ساعات کار دستکاه در ایام تعطیل در تقویم
9. تنظیمات مخصوص حفاظت در برابر دمای بالا و پایین
10. نمایش ارتباط ماژول و نمایش ماژول ها ACTIVE, ON LINE
11. تنظیمات مخصوص کمپرسور(زمان راه اندازی دوباره و تاخیرات لازم)
12. تنظیم و نمایش پارامتر های کار دستگاه در حالت heating ,cooling ,auto
13. تنظیم زمان قطع و وصل اتوماتیک،قطع دستی وصل اتوماتیک، قطع اتوماتیک وصل دستی و قطع و وصل دستی

سیکل کاری چیلر هواخنک

مبرد در کمپرسور چیلر متراکم می شود و فشار و دمای آن بالا می رود سپس مبرد متراکم شده وارد کندانسور می شود و توسط گردش هوای محیط سرد می گردد و از حالت گاز به صورت مایع در می آید. پس از آن مایع مبرد با عبور از شیر انبساط فشارش کاهش می یابد و به تبع آن دمایش نیز کاهش پیدا می‌کند.

مبرد پس از شیر انبساط وارد اواپراتور می گردد. در اواپراتور آب با مبرد تبادل حرارت انجام می دهد. آبگرم وارد شده به اواپراتور گرمای خود را به مبرد می دهد و مبرد تبخیر می گردد و در نتیجه آب خروجی از اواپراتور سرد می شود. آب توسط پمپ های سیرکولاتور در سیستم گردش پیدا می‌کند و به کویل آب سرد فن کویل ها یا هواساز ها می رود. مبرد تبخیر شده در اواپراتور نیز مجددا توسط کمپرسور مکش می‌شود و سیکل تکرار می شود.

بیشتر بخوانید: چیلر 25 تن

کاربردهای چیلر هواخنک

چیلر در صنایع مختلف مورد استفاده قرار می گیرد:

1. مراکز تجاری
2. بیمارستان ها
3. صنایع نفت و گاز
4. واحدهای صنعتی
5. صنایع پتروشیمی
6. کارخانجات نساجی
7. ساختمان های اداری
8. سالن های پرورش قارچ
9. ساختمان های مسکونی
10. صنایع دارویی و داروسازی
11. تهویه مطبوع واحدهای آپارتمانی
12. کارخانجات ریخته گری و فولادسازی
13. صنعت تولید موادغذایی (خنک کردن محصولاتی که به صورت مایع تولید میشوند مانند نوشابه های گازدار ،آبمیوه ،شیر، رب گوجه فرنگی، کنسانتره میوه، گلاب …)

چیلر هواخنک صنعتی

از چیلر صنعتی به طور گسترده در صنایع و کارخانجات مختلف همچون صنایع چاپ، نساجی، تزریق پلاستیک، لیزر برش و… استفاده می شود. چیلرهای صنعتی عمدتاً دائم کار می‌باشند و در طول سال به صورت مداوم کار می‌کند به همین علت جهت افزایش عمر چیلر های صنعتی باید از حفاظت های بیشتری نسبت به چیلرهای استفاده شده در تهویه مطبوع استفاده کرد. آب سرد شده توسط چیلر ها در صنعت جهت خنک کاری تجهیزات بسیار کاربرد دارد. در چیلرهای صنعتی به علت دائم کار بودن و استفاده آن‌ها در فصول سرد از ضد یخ جهت یخ نزدن مبدل استفاده می‌‎شود. در صنعت از انواع چیلر ازجمله چیلر هوا خنک استفاده می شود و استفاده از آن در صنعت رایج تر می‌باشد.

در فرآیندهای شیمیایی و فیزیکی که در صنایع مختلف از جمله صنایع شیمیایی، غذایی، دارویی و… رخ می دهد نیاز به سرمایش و جذب گرما حس می گردد، در این نوع از فرایند ها چیلر نقش بسزایی دارد. چیلرهایی که در این فرآیندها  استفاده می‌شوند در دماهای بسیار پایینی کار می‌کنند و ویژگی زیر صفر بودن آن ها باعث می‌شود که از چیلر های مخصوص تهویه مطبوع متفاوت باشند. برای آنکه دمای تولید شده در چیلرهای فرایندی زیر صفر شود، باید سیال واسط به صورت مخلوطی از آب و اتیلن گلیکول باشد.

برای اطلاع از قیمت روز و خرید محصول چیلر هوا خنک میتوانید با متخصصین ما تماس حاصل نمایید.

مزایای اساسی چیلر هواخنک نسبت به سایر چیلرها

در چیلر های ماجولار کندانسور هوایی،کندانسور در جدید ترین شکل خود یعنی مدل V شکل ساخته شده و توسط توربو فن خنک می شود که به نکات زیر به طور خاص می توان اشاره نمود:

• در چیلرهای اسکرال ظرفیت بین 5/8 تا 100 تن تبرید و در چیلرهای اسکرو و تا ظرفیت 350 تن تولید می شوند.
• فن آوری جابجایی هوا از روی کویل،به صورت (توربو3D)، با حداکثر حجم هوادهی و با حداقل صدای مزاحم می‌باشد.
• تعداد کمپرسور ها موجب می گردد که کنترل بار صورت گرفته و کمپرسورها تک تک زیر بار رفته و در نتیجه مصرف برق کمتر خواهد گردید.
• در این مدل چیلر هنگام کنترل بار،این کمپرسور ها هستند که از مدار خارج می شوند و این امر باعث کاهش استهلاک کمپرسورها میشود،یعنی افزایش طول عمر آن ها.
• طرح V شکل از جدید ترین انواع کندانسور (چگالنده) بوده که پروفیل لوله و پره با حداکثر توربولانس (اغتشاش) و نسبت انتقال حرارت 30% بیش از طرح های متداول کندانسور می باشد.
• به دلیل تعدد کمپرسور اگر یک یا تعدادی از کمپرسورها دچار خرابی گردد و از مدار خارج شود، دستگاه از کار نیفتاده و با باقی مانده کمپرسور ها سرمایش ساختمان را (البته به ظرفیت پایین تر) تامین می‌کند.

11 مزایای چیلر هوا خنک تراکمی

1. هزینه خرید کم
2. ظرفیت برودتی متنوع
3. امکان کنترل ظرفیت برودتی
4. قابل نصب در تمام نقاط کشور
5. ضریب عملکرد بالاتر نسبت به چیلرهای جذبی
6. ابعاد و اندازه کوچک تر نسبت به چیلرهای جذبی
7. در چیلر هوا خنک نیازی به پمپ برای کندانسور نمی باشد.
8. هزینه نصب چیلر هوا خنک نسبت به چیلر های دیگر به علت تعداد کمتر تجهیزات، کمتر است.
9. چیلر هوا خنک تراکمی نسبت به چیلر آب خنک تراکمی قطعات کمتری دارد و به این علت نگهداری آن راحت تر می باشد.
10. در مناطق که منابع آبی کمتر میباشند مانند اکثر مناطق کشور بهتر است از چیلر های هوا خنک به جای چیلرهای آب خنک و جذبی استفاده شود.
11. چیلر هوا خنک نسبت به چیلر جذبی فضای کمتری از ساختمان را اشغال می کند (نیازی به موتورخانه ندارد) و نسبت به چیلر آب خنک برای نصب برج خنک کننده نیز فضایی از پشت بام را اشغال نمی‌کند.

بیشتر بخوانید: چیلر هوایی

معایب چیلر هوا خنک تراکمی

1. مصرف برق چیلر هوا خنک نسبت به آب خنک بیشتر می باشد.
2. ضریب عملکرد چیلر هوا خنک نسبت به چیلر آب خنک کمتر است.
3. هزینه اولیه چیلر هوا خنک به علت گران بودن کندانسور هوایی نسبت به کندانسور آبی بیشتر است.
4. عمر چیلر هوا خنک نسبت به چقدر آب خنک کمتر است، دلیل آن قرار گرفتن در فضای آزاد و زیر باران، برف و آفتاب است.

بیشتر بدانید: قیاس چیلر تراکمی هواخنک با چیلر تراکمی آب خنک

ویژگی‌های چیلرهای هواخنک

1. حذف کامل موتورخانه
2. کاهش مصرف انرژی
3. عدم نیاز به برج خنک کن
4. عدم نیاز به سرویس های سالانه
5. اواپراتور از نوع پوسته و لوله (shell & tube)
6. 100% این چیلر ها در کارخانه تست می‌شوند.
7. امکان استفاده از کمپرسورهای دیجیتال اسکرال
8. دارای سیستم کنترل ظرفیت از طریق SLIDE VALVE
9. امکان استفاده از مبرد های R22- 407C R – 410R- 134R
10. امکان مونیتورینگ سیستم به صورت ریموت در صورت سفارش
11. عدم نیاز به نگهداری و سرویس های زود هنگام و عمر بالای کمپرسور
12. نصب آسان و ابعاد کوچکتر نسبت به چیلر های مشابه و هم ظرفیت
13. دارای گواهینامه ها و استانداردهای بین المللی روز دنیا در طراحی و ساخت
14. موتور فن های کندانسور دارای کلاس حرارتی CLASS Fو کلاس حفاظتی IP-54
15. بدنه دستگاه و کلیه ادوات کنترلی و تابلو برق از نوع WATER PROOF (ضد آب) می‌باشند.
16. تست کامل تمامی قطعات و عملکرد نهایی چیلر در کارخانه و اطمینان کامل از کارکرد مناسب و بهینه
17. سطح صدای دستگاه مطابق استاندارد BS ISO 3744 و راندمان دستگاه ها مطابق با استاندارد ASHARE 90.1 می‌باشد.
18. مجهز به کویل های کندانسوری V-TYPEبا لوله مسی و فین های آلومنیومی (کلیه کویل ها در کارخانه مطابق استاندارد UL1995 تست می شوند)
19. دستیابی به ضریب عملکرد (O.P) قابل ملاحظه نسبت به نمونه های مشابه و استفاده از کنترلر های میکرو پروسسور برای کنترل ظرفیت کمپرسور و در نتیجه راندمان بسیار بالا و مصرف بهینه انرژی است.

ویژگی‌های چیلر هوا خنک شرکت تهویه نوین

1. انتخاب بهترین نوع کمپرسور با توجه به نیاز پروژه
2. امکان ساخت اواپراتور پوسته و لوله با تعداد مدارهای بالا
3. قابلیت اتصال چیلر به سیستم های هوشمند ساختمان BMS
4. استفاده از مبرد های دوستدار محیط زیست مثل R407c,R134a
5. امکان ساخت چیلرهای هوا خنک صنعتی و دائم کار با بهترین کیفیت
6. امکان استفاده از اواپراتور صفحه ای با توجه به نیاز پروژه و درخواست مشتری
7. استفاده از بهترین فن های موجود با بهترین برندهای اروپایی همچون زیلابگ وEBM
8. استفاده از کنترل کننده یا plc با برند های زیمنس، کرل، دانفوس برای کنترل دقیق چیلر
9. استفاده از تجهیزات الکترونیکی با بهترین مارک های موجود مانند هیوندای، زیمنس، اشنایدر
10. استفاده از بهترین قطعات در سیکل تبرید با برندهای معتبر اروپایی همچون دانفوس، کرل، آلکو
11. استفاده از بهترین کمپرسور های دنیا با برندهای معتبر جهانی از جمله کوپلند، دانفوس، بیتزر، هنبل

برای اطلاع از قیمت روز و خرید محصول چیلر هوا خنک میتوانید با متخصصین ما تماس حاصل نمایید.

بیشتر بخوانید: چیلر اسکرال هواخنک (مدولار)

ظرفیت چیلر با توجه به نوع و برند کمپرسور چیلر هواخنک

با توجه به ظرفیت چیلر تراکمی هوا خنک از کمپرسور های مختلفی در ساخت چیلر استفاده می شود البته با توجه به نیاز یا درخواست مشتری می توان از انواع دیگر کمپرسور در ظرفیت مشخص استفاده نمود.

• ظرفیت‌های بین ۲ تا ۵۰ تن تبرید

معمولاً از کمپرسورهای اسکرال برند های کوپلند یا دانفوس استفاده می‌شود.

• ظرفیت‌های بیشتر از ۵۰ تا ۱۲۰ تن تبرید

معمولاً از کمپرسورهای اسکرال با برندهای کوپلند یا دانفوس و کمپرسورهای اسکرو با برندهای بیتزر یا هنبل استفاده می‌شود.

• ظرفیت‌های بیشتر از ۱۲۰ تن تبرید

معمولاً از کمپرسورهای اسکرو با برندهای بیتزر یا هنبل استفاده می‌شود.

1. برای شهرهایی با آب و هوای گرم و مرطوب برای تمام ظرفیت ها معمولاً از کمپرسورهای سیلندر پیستونی با برندهای بیتزر، دانفوس یا کوبلند استفاده می‌شود.
2. برای چیلر هایی با ظرفیت های بالا و کارکرد با حداکثر توان، از کمپرسورهای سانتریفیوژ استفاده می‌شود.

نکات فنی در مورد چیلر هواخنک

• در سیستم های تهویه مطبوع دمای آب خنک شده خروجی از اواپراتور چیلر معمولاً ۷ درجه سانتیگراد می باشد.
• آنتی فریز وسیله ای برای جلوگیری از یخ زدگی در اواپراتور می باشد و معمولاً دمای تنظیمی آن را در سیستم های تهویه مطبوع ۴ درجه سانتی گراد در نظر می گیرند.
• دمای آب گرم وارد شده به اواپراتور معمولاً ۵ درجه سانتیگراد از دمای آب خروجی از امپراطور بیشتر است که باعث می شود دمای آب وارد شده به اواپراتور در حدود ۱۲ درجه سانتیگراد باشد.
